• 液压式启闭机

  时间:2017-07-27 点击量:

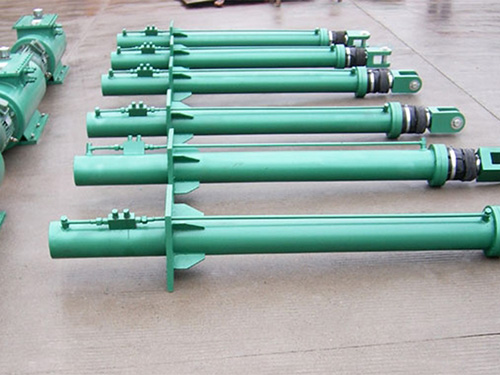

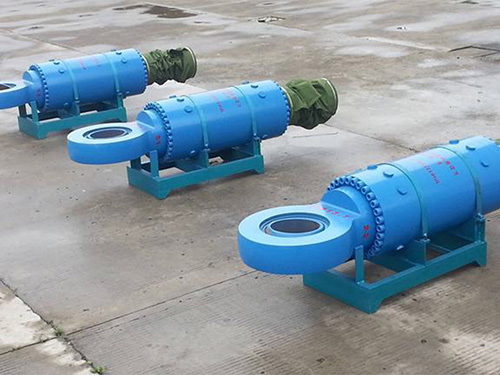

  液压式启闭机是一种由机、电、液、仪为一体的新型启闭机械，以液压缸为主体，油泵、粗动机、油箱、滤油器、液压控阀组合的总成。工作原理是以电机为动力源，电机带动双向油泵输出压力油，通过油路集成块等元件驱动活塞杆来控制闸门的启闭。
  液压启闭机液压系统一套泵站包括油泵电动机组、机架、油箱（包括：空气过滤器、高和低油位计、油温计等）、控制阀组、油缸旁路阀组、回油过滤器、压力控制器、压力变送器、液位变送器和液压系统原理图上标明的所有元件（包括：阀组、过滤器、油压变送器、其它保护和信号元件）。每只油缸都装有绝对式行程检测装置，在闸门启闭过程中，能对闸门开度及行程实行全程控制，通过电器、液压动作进行同步控制，实现自动调整同步。
  1、开启闸门：
  二台电机得电，空载启动油泵电机延时5s后，YV1通电，系统调定压力为19MPa，压力油进入有杆腔，开启闸门，油缸无杆腔油经单向阀回到油箱。
  2、关闭闸门：
  二台电机得电，空载油泵电机组，延时6s后，相应电磁铁通电，开启液控单向阀的压力调为8MPa，压力油打开液控单向阀，左、右油缸有杆腔中油返回到无杆腔，不够油可由油箱供给，闸门自重关闭，必要时可在油缸无杆腔加1MPa的压力，保证闸门能正常关闭。
  3、闸门同步控制。
  在闸门启闭过程中，闸门开度和行纠编装置全程连续检测2根油缸的行程偏差，当偏差值≥10mm时，相应电磁铁通电，自动调整相应油缸有杆腔的进、出油量，使闸门达到同步运行，当行程偏差值超过设定值10mm时，液压系统自动停机并发出报警信号。
  4、闸门定位控制：
  当闸门在开启悬挂时，由于液压系统的泄漏，下滑200mm时，液压启闭机能自动将闸门提升到原悬挂位置；如下滑200mm液压启闭机未能启动，当闸门继续下滑至300mm时，液压启闭机可以自动接通油泵另一组备用电机电源，将闸门提升到原悬挂位置，同时发出声光报警信号。
  5、系统压力控制：
  当PK3发讯时，系统压力过高，停泵，声光报警。
  当PK1发讯时，表明油泵压力过低，声光报警，停泵检修。
  当PK2发讯时，表明油泵压力过低，声光报警，停泵检修。
  当PK4发讯时，无杆腔压力过高，声光报警。
  6、闸门自动复位，油缸下腔超过保护。
  油缸旁路阀组中液压锁确保闸门在任意位置锁定，当闸门在开启悬挂中，当液压系统内泄漏，下滑200mm时，液压启闭机自动将闸门提升至原来悬挂位置；如果下滑200mm时，液压启闭机未能启动，闸门继续下滑至300mm时，液压启闭机自动切换至备用泵，使闸门复位，并发出声光报警信号。当系统压力异常，缸旁溢流阀对缸起溢流保护作用。
  7、滤油器堵塞报警：
  当SP发讯时，说明回油滤油器已堵塞，声光报警，提醒清洗或更换滤器。
  8、油箱液位控制：
  当油液到达高位时，液位传感器高位发讯报警。
  当油液到达低位时，液位传感器低位发讯报警。
  9、油箱温度控制：
  TS3发讯：油液温度过低，接通加热器；
  TS4发讯：油液温度高，断开加热器；
  TS2发讯：温度过高发讯报警；
  TS1发讯：温度过低发讯报警。
