• 铸铁圆闸门

  时间:2017-07-20 点击量:

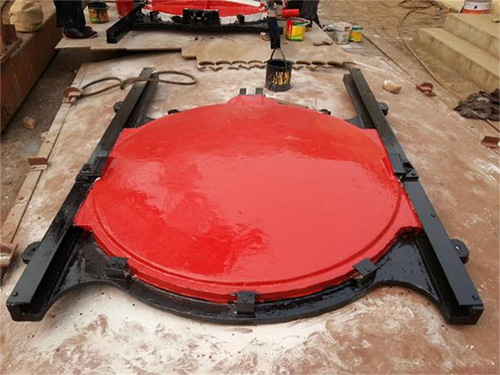

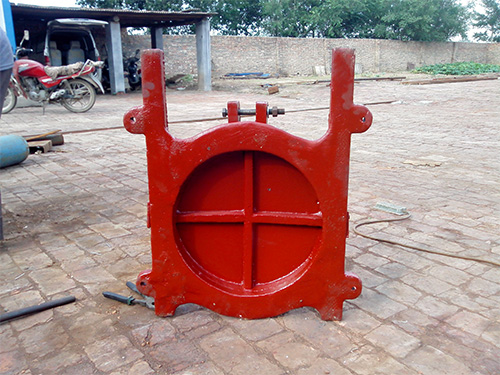

  铸铁圆闸门是一种小型平板闸门，广泛使用于取水输水、市政建设，给水排水、农田灌溉等工程中，通常设置在渠道、涵管的进水口，用作工作闸门调节流量、控制水位，或用作检修闸门关闭孔口挡水。

  铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门框两部分组成，门体和门框的材料为铸铁，一般整体铸造、整体加工。

  门体一般采用面板与加强肋的结构，面板可做平面或拱形。门体一般整体铸造和机加工，但尺寸较大的可采用分块组成式。门体上一般采用整体式金属止水，兼作支承滑块，金属止水用同材料制作的沉头螺钉紧固在门体上，螺钉头部与止水工作面一起精加工，一些尺寸较大的也可“P”形橡皮止水。

  门框为铸铁闸门与基础之间的连接构件，相当于平面钢闸门的埋高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工，导轨可用螺栓（螺钉）与门框相接，或与下部门框整体铸造，在门体开启到高位置时，导轨的顶端应高于门体的水平中心线。

  特点：

  铸铁闸门一般设置有可调节的楔紧装置，楔紧副（如楔块与楔块、楔块与偏心销等）分别设在门体和门框上。调节楔紧装置，可使得闸门关闭时门体紧贴门框，达到止水要求。

  铸铁闸门通常配置手动或电动螺杆式启闭机，用于操作闸门的启闭。

  铸铁闸门有以下特点：

  布置简单，结构紧凑，节省空间；运行维护简单，减少运行费用，但铸铁闸门的造价比钢闸门略高一些。

  不易腐蚀性强。门体和门框的材料采用铸铁，止水面镶铜合金或不锈钢等不易腐蚀材料，不易腐蚀能力强，特别适用于污水或海水环境中。有特殊要求的地方还可以采用镍铬合金铸铁等不易腐蚀腐蚀性强的材料。

  铸铁闸门的止水副采用整体加工，止水效果好，金属止水使用寿命长。
